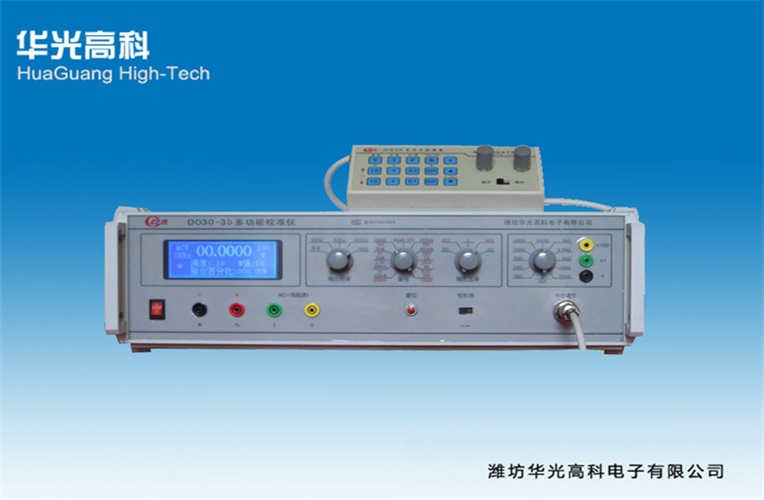

D30-3B型多功能校準儀（以下簡稱標準源）是華光高科公司最新設計的一款采用大屏幕液晶（192×64）背光漢字顯示，具有良好人機界面、高精度大電流輸出的智能化交、直流標準電壓、電流及中值電阻的標準源、校準儀（其中交流輸出為真有效值顯示）。儀器設有各種漢字提示功能，可同時同屏顯示輸出實際值、百分比和被檢表滿度值、量程、頻率、步進值、格數等。可根據被檢表滿度值設置儀器的輸出量程，并可根據被檢表的刻度選擇相應的步進量。輸出調節可選擇鍵盤（按鍵）控制或電位器控制。具有數字顯示、誤差直讀、量程寬、分檔細、精度高、穩定性好、使用方便等特點。適用于檢定、檢驗、維修四位半數字三用表、各種0.2級、0.5級以下指針式交、直流電壓、電流表；亦可作為穩定度測試電源使用，配合高等級標準表，校對0.1級電流、電壓表。
1 、51/2位LCD數字顯示輸出量,按實際值和百分比兩種方式同時顯示。
2 、采用鍵盤控制輸出量的增減。鍵盤控制量分為100%/N、10%/N、1%/N、0.1%/N（N為4、5、6、10、15）。
3 、外控調節器可以離機控制輸出量的增減，調節器上有鍵盤和電位器兩種配置，任意轉換。
4 、交、直流電壓輸出范圍為0～1050V。
5 、交、直流電流輸出范圍為0～22A。
6 、交流提供四種輸出頻率：50Hz、60Hz（59.7Hz）、400Hz、1000Hz，使用晶振保證頻率的準確度和穩定性。
7 、輸出超載能自動保護,漢字提示，手動復位。
8 、交流50Hz輸出還可以選擇市電同步,以減小被檢表的拍頻影響。
9 、鉗形表測量:配用本儀器專用標準線圈,可測量0～1000A電流,誤差±0.3%。
1 、穩定性： AC﹤滿量程的0.02%/5分鐘
DC﹤滿量程的0.01%/5分鐘
作精密測量時儀器需預熱兩小時。
2 、交流失真度:﹤0.5%
3 、直流紋波系數:﹤0.05%（額定輸出時）
4 、輸出頻率準確度:50Hz、60Hz（59.7Hz）、400Hz、1KHz﹤0.1%（或市電同步）
5 、輸出電壓、電流以及中值電阻的范圍及準確度見（附表1） （23℃±2℃，輸出值大于10%量程）
輸出項目 | 輸出范圍 | 額定輸出 | 最大輸出 | 準 確 度 |
交 直 流 電 壓 | 0～300mV | 20mA | 100mA | 基本誤差： DC：±（0.02%讀數+0.03%量程） AC：±（0.02%讀數 +0.04%量程） 1KHz附加誤差 ±0.05%讀數 電壓附加誤差： ±0.02mV ACI：≤1mA不考核精度 |
0～1V～3V | 50mA | 100mA | ||
0～5V～10V～30V | 100mA | 200mA | ||
0～50V～100V～300V | 50mA | 100mA | ||
0～250V～500V～1000V | DC：20mA AC：40mA | DC：40mA AC：60mA | ||
交 直 流 電 流 | 0～100mA | DC：3V AC：36V | ||
0～1A | DC：3V AC：12V | |||
0～20A | 1.5V | |||
10Ω～24MΩ | 0.25W | ±0.2%+20mΩ | ||
注：（1）工作環境溫度超過23℃±2℃，每變化10℃，附加誤差小于該量程基本誤差 （2）50A 1KHz誤差為±（0.15%讀數+0.05%量程） | ||||
附表（1）
6 、電源指標:交流電源電壓220V±10%，頻率50Hz±1Hz；
7 、工作環境:工作環境的溫度5℃～35℃，相對濕度﹤80%
8 、工作時間:連續
9 、外形尺寸:140×475×480mm
10 、重量 :約24kg
